Mise en œuvre de la barrière SYMPACT
Méthode : Manipulation de la barrière à l'aide du pupitre de commande.
Sur le pupitre de commande de la barrière, mettre sur « on » l'interrupteur général.
Positionner le bouton tournant (Autorisation commande) sur la position 1.
Faire monter ou descendre la barrière par les flèches correspondantes sur le pupitre de commande.
Méthode : Manipulation de la barrière à l'aide du logiciel SYMPACT.

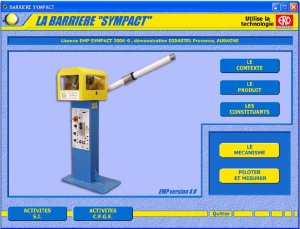

À partir de la page d'accueil du logiciel Sympact :
Sélectionner « PILOTER ET MESURER » puis « PILOTER ». Cliquer sur l'interrupteur « On » pour connecter l'ordinateur à la barrière, et choisir le variateur « ATV31 » et le port série « COM1 », puis cliquer sur le bouton « Établir connexion ».
Agir successivement sur les boutons « Ouvrir » et « Fermer », observer le fonctionnement de la barrière.
La barrière étant fermée, provoquer une coupure d'énergie (bouton « Couper ») et observer son comportement.
Mettre l'interrupteur de connexion sur « off » pour mettre la barrière hors énergie, et agir dessus manuellement (SANS FORCER) pour vérifier le mode de fonctionnement (réversible ou irréversible).
Méthode : Mode piloté par l'ordinateur
La mise en œuvre de la barrière SYMPACT s'opère vie le logiciel Barrière SYMPACT présent sur votre ordinateur.
Vous pouvez piloter la barrière en accédant à la rubrique Piloter et Mesurer.
Pour Piloter ou Mesurer, vous devez tout d'abord connecter l'ordinateur au variateur en cliquant sur l'interrupteur de connexion.
Une fois le variateur connecté, vous pouvez manipuler la barrière en cliquant sur les interrupteurs Ouvrir, Fermer et Couper. Vous pouvez alors alors observer son fonctionnement et quelques caractéristiques (fréquence de pilotage, \(I_{moteur}\), ...).
Afin de modifier le fonctionnement de la barrière (vitesse d'ouverture et de fermeture), vous pouvez modifier les paramètres en cliquant sur l'icône couteau suisse.
Le logiciel vous permet également de mesurer certaines grandeurs. Ces mesures sont accessibles dans la fenêtre Mesurer.
