Portail FAAC

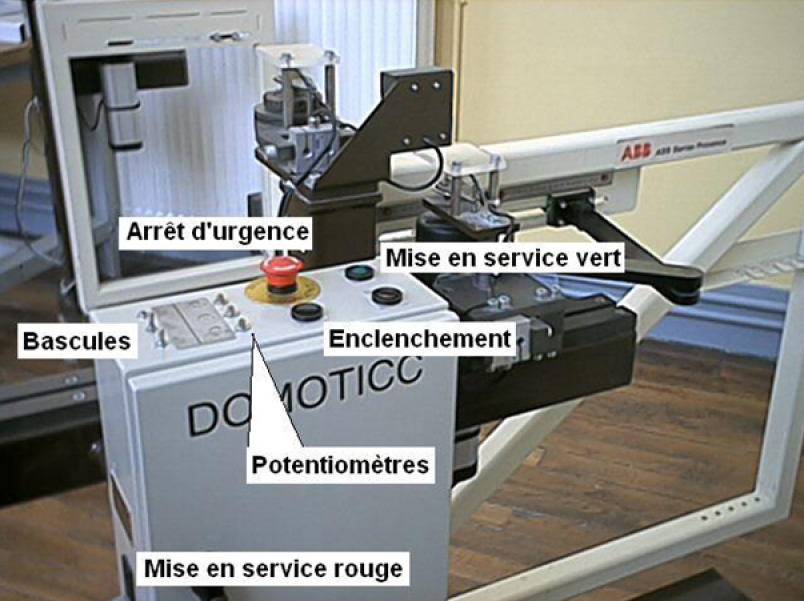

Bien que les vantaux ne se déplacent pas très rapidement, il vous est interdit de vous "balader" dans l'espace de travail du portail et de laisser "traîner" vos mains n'importe où. En cas de problème, vous disposez d'un bouton d'arrêt d'urgence (gros bouton rouge). L'interrupteur général du vantail se trouve sur la partie droite du boîtier de commande. Pour améliorer la sécurité, le fabricant de ce support de T.P. a ajouté un bouton poussoir supplémentaire "Enclenchement", qui doit toujours être maintenu enfoncé si vous voulez commander l'ouverture ou le fermeture du vantail. Dès que vous le relâchez ce bouton, les deux vantaux s'arrêtent.

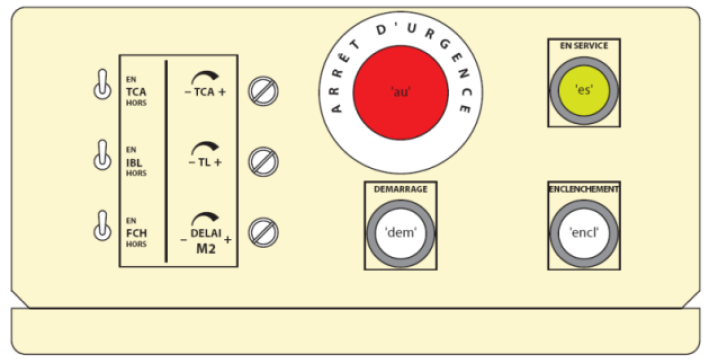

• Vérifier que les interrupteurs TCA, IBL et FCH sont en position HORS et que le potentiomètre DELAI M2 est tourné au maximum dans le sens horaire.

• Mettre sous tension le boîtier de commande (interrupteur à bascule situé sur la face verticale gauche du boîtier de commande).

• Mettre en service le boîtier de commande (interrupteur vert situé sur la face supérieure du boîtier), déverrouiller si nécessaire le bouton d'arrêt d'urgence (coup de poing rouge relevé).

• En maintenant appuyé le bouton Enclenchement jusqu'à la fin de la manipulation, effectuer une pression sur le bouton Démarrage. Le portail s'ouvre.

• Effectuer une nouvelle pression sur le bouton Démarrage tout en continuant de maintenir appuyé le bouton Enclenchement. Le portail se ferme.

Installation du logiciel :

Depuis n'importe quel PC de la salle de SII, trouver le logiciel dans le répertoire NAS/Logiciels client/Portail, copier le répertoire sur le bureau et installer le logiciel

Lancement du logiciel :

Un raccourci est apparu sur le bureau, lancer le logiciel.

Utilisation du logiciel

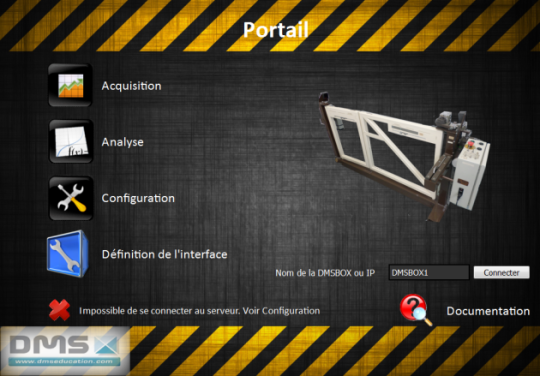

Pour faire des acquisition des angles du bras et du vantail ainsi que des couples au niveau du bras et du vantail, lancer le logiciel ClientDMSBox. Une interface dédiée au portail est lancée.

Si la connexion avec le portail n'est pas correcte (câble ethernet débranché du boitier DMSBOX ou nom mal renseigné), un message l'indique.

Menu Acquisition

Cliquer sur pour faire des acquisitions sur le portail.

En cliquant sur le bouton , on accède au menu Analyse qui permet de combiner des grandeurs mesurées et mémorisées ou de choisir une abscisse différente du temps. On peut également charger d'anciennes mesures sauvegardées.

Menu opérations

Renseigner la zone verte soit en tapant directement la formule désirée soit en sélectionnant les opérateurs et les grandeurs disponibles. L'opérateur ** correspond à la puissance. La syntaxe est celle de Python.

Si une formule est incomplète ou fausse, la zone devient rouge.

Choisir à quelle fonction associer la formule. Une coche verte indique qu'une fonction est déjà renseignée.

Une formule peut être chargée ou sauvegardée grâce aux boutons correspondant.

En sortant du menu , la formule est vérifiée automatiquement.

En sortant du menu, les boutons sont sélectionnables si les fonctions ont été définies dans le menu Opération.
