Hemomixer

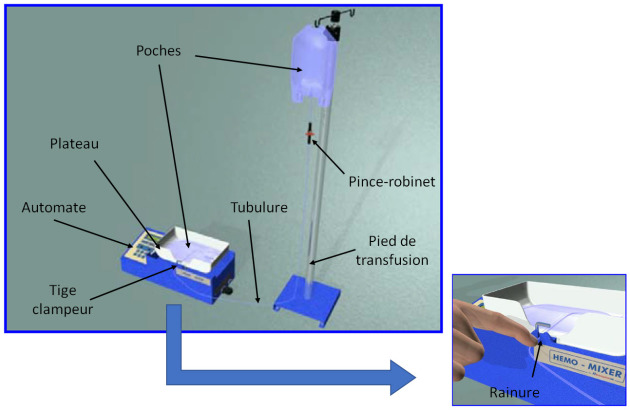

Le kit de prélèvement est constitué de deux poches en plastique reliées entres-elles par une tubulure, munie d'une pince-robinet.

La poche accrochée au pied de transfusion simule le patient.

Avant d'allumer le système :

- Décrocher la poche du pied de transfusion ;

- Transférer manuellement la totalité du liquide vers une des 2 poches ;

- Fermer la pince-robinet afin que liquide ne puisse pas passer d'une poche à l'autre ;

- Pendre la poche pleine sur le pied de transfusion ;

- Poser la poche vide sur le plateau sans toucher les bords du châssis afin de ne pas gêner l'agitation et la pesée ;

- Insérer correctement la tubulure dans la rainure ;

- S'assurer à ce que la tubulure ne soit pas coudée en angle droit à la sortie de la poche vide.

La poche pleine doit se trouver plus haute que la poche vide pour favoriser l'écoulement gravitaire...

Mise en route de l'automate :

Attention : avant de mettre en route le système, vérifier que ce dernier n'est pas branché au réseau 220V. En effet, il fonctionne sur batterie !

- Maintenir la touche ON appuyée pendant une seconde.

Les voyants rouge et vert clignotent.

La tige clampeur (tige métallique) passe en position haute.

Le plateau effectue un cycle d'agitation et se remet à l'horizontale.

Durant ces trois phases, l'afficheur indique successivement:

Le type d'automate (HX-006)  Le numéro de série (SN-xxxx) La version du logiciel (V8.0.x).

Lorsque l'automate est prêt à fonctionner, il indique alternativement la tension de sa batterie et le volume de prélèvement programmé.

Arrêt de l'automate :

- Maintenir les touches RESET/PAUSE et PROG.VOL. jusqu'à l'apparition du message "STOP".

Après l'émission d'un signal sonore, la tige clampeur passe en position basse, et l'automate s'arrête.

NOTA : L'arrêt est impossible pendant un prélèvement.

Programmation du volume à prélever

Tout en maintenant la touche PROG.VOL. appuyée :

- Presser la touche CLAMP BAS pour diminuer le volume (Volume minimum : 10 ml) ;

- Presser la touche CLAMP HAUT pour augmenter le volume (Volume maximum : 500 ml).

Lancement du prélèvement

Pour lancer le cycle de prélèvement pppuyer sur la touche CLAMP AUTOMATIQUE .

La tige clampeur descend et pince la tubulure, l'afficheur indique le volume programmé. A cet instant, l'automate mesure le poids de la poche présente sur le plateau, puis se met en attente. Cette attente correspond au moment où le donneur doit être piqué.

- Ouvrir la pince-robinet. Cette opération simule le piquage du donneur.

- Appuyer à nouveau sur la touche CLAMP AUTOMATIQUE afin de démarrer le prélèvement.

La tige clampeur passe en position médiane et le liquide commence à s'écouler. Dès que le volume prélevé atteint 5ml, l'agitation démarre et le clignotement de la led verte indique un déroulement normal du prélèvement ;

Sur l'afficheur, le chiffre de droite indique le volume réel prélevé.

Arrêt manuel ou automatique du prélèvement

La phase de prélèvement peut s'arrêter manuellement :

- Appuyer sur la touche CLAMP BAS. La tige clampeur pince la tubulure.

Sinon, la phase de prélèvement s'arrête automatiquement comme suit :

- Arrêt de l'agitation, 20ml avant le volume programmé ;

- Dès que le volume est atteint, la tige clampeur s'abaisse et pince la tubulure (à condition que le temps écoulé de prélèvement soit supérieur à 1min).

Dans les 2 cas précédents l'écran indique le volume prélevé.

Pour sortir du cycle :

- Appuyer sur la touche RESET/PAUSE.

La tige clampeur libère la tubulure. L'automate repasse en mode d'attente d'un nouveau prélèvement.
